Quels sont les composants de votre installation électrique ?

Quel que soit son âge, votre installation électrique se compose d’éléments indispensables pour assurer la distribution électrique en toute sécurité pour les occupants et permettre la mesure et le contrôle de la puissance consommée. Promotelec vous les présente.

Au commencement étaient…

Le compteur électrique

C’est la boîte verte qui se trouve soit dans l’armoire fermée dans les parties communes de votre logement collectif, soit à l’intérieur de votre logement ou encore dans le coffret en limite de propriété de votre maison individuelle.

Le compteur, même placé à l’intérieur du logement, est la propriété de l’État via les collectivités territoriales ou les communautés de communes. Il est sous la responsabilité du gestionnaire du réseau de distribution (par exemple, ENEDIS).

Ses missions sont multiples, dont notamment :

• Mesurer la quantité d’énergie consommée ou injectée ;

• Permettre la consultation journalière, voire à un pas de temps plus court, par l’abonné de sa consommation ainsi que la valeur maximale de la puissance soutirée ou injectée ;

• Assurer la gestion des plages tarifaires ;

• Permettre les relevés des consommations à distance ;

• Permettre, à distance, le réglage de puissance souscrite et la déconnexion.

Le disjoncteur général

C’est la boîte plombée avec le gros bouton ou actionneur qui marque la limite entre le réseau public de distribution et votre installation. Propriété de votre fournisseur d’électricité, il porte plusieurs noms : disjoncteur de branchement, disjoncteur d’abonné, coupure générale, appareil général de commande et de protection (AGCP, le terme technique des professionnels).

Son rôle est multiple, dont notamment :

• Assurer la protection et la coupure (manuelle ou automatique) de l’ensemble de l’installation électrique ;

• Régler le calibre d’intensité (généralement entre 15 et 45 ampères) ;

• Couper le courant dans le cas d’une consommation d’électricité supérieure à celle souscrite par l’abonnement/le contrat ;

• Apporter des informations concernant l’installation (monophasé ou triphasé) ;

• Assurer une protection différentielle avec un seuil de 500 mA.

Les dispositifs de coupure d’urgence complémentaires

Dans une maison individuelle, il peut arriver que le disjoncteur de branchement se trouve en limite de propriété, dans ce cas, la règlementation impose qu’un dispositif de coupure d’urgence supplémentaire soit placé dans le logement en amont du tableau divisionnaire. Il en va de même pour toutes les dépendances ou local indépendant d’une habitation.

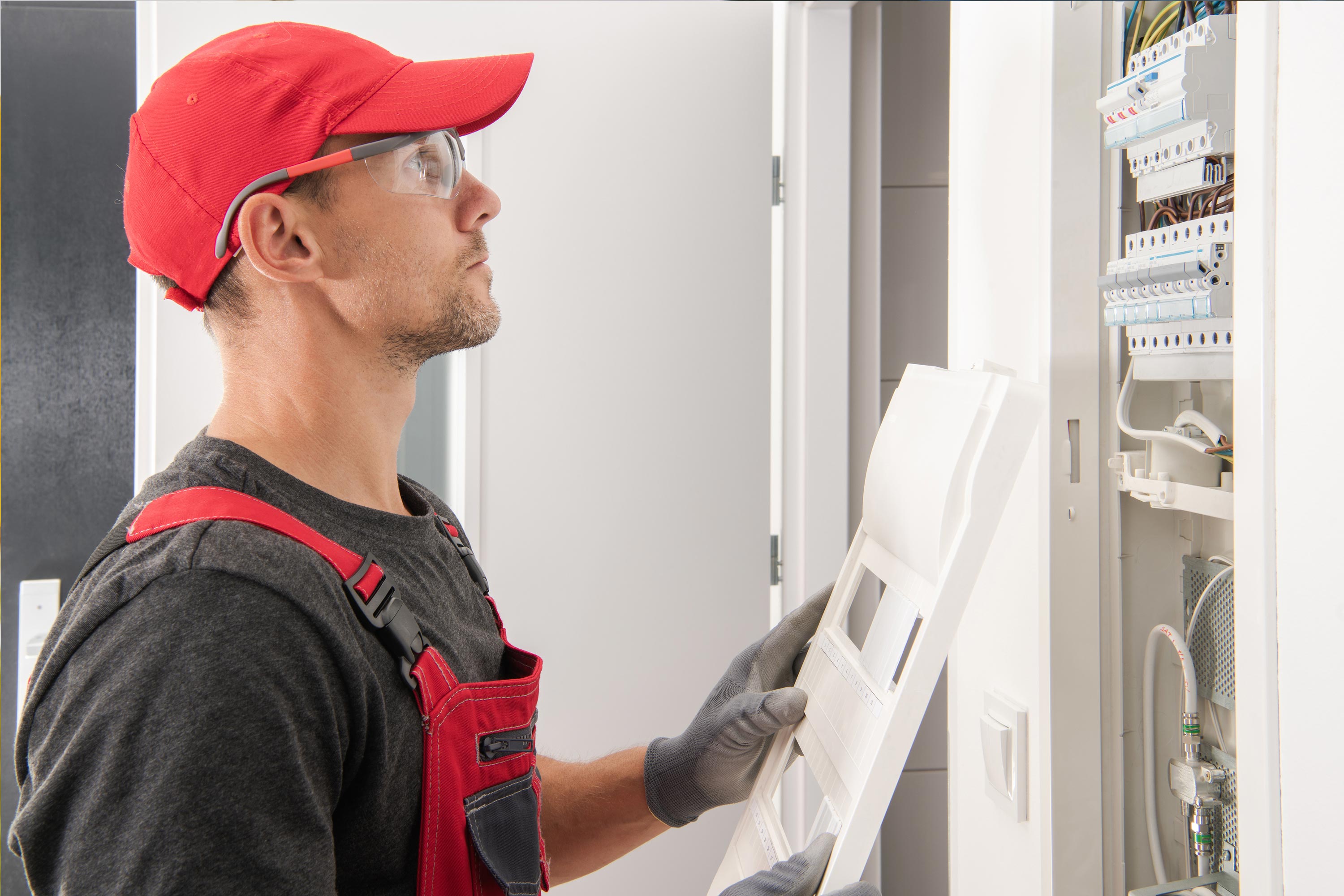

Le cœur de votre installation : le tableau électrique c'est un coffret plus ou moins gros comportant généralement une porte. On le désigne aussi par tableau de répartition ou tableau de distribution ou tableau divisionnaire.

Placé en aval du disjoncteur général, c’est lui qui accueille :

• La ou les protections différentielles,

• Les disjoncteurs ou porte-fusibles + fusibles au départ de chaque circuit électrique,

• La connexion à la terre,

• Les éléments additionnels tels que sonnette, programmateur, compteur spécifique, contacteurs, gestionnaire d’énergie…

Détaillons-les.

La (ou les) protections différentielles

Désignée aussi par disjoncteur/interrupteur différentiel, disjoncteur 30 milliampères ou encore DDR (dispositif différentiel à courant résiduel), la protection différentielle joue un rôle essentiel pour la protection des personnes. En mesurant le courant circulant dans le fil rouge (la phase) et le bleu (le neutre), il se déclenche dès qu’une différence de débit est détectée entre les deux et coupe l’alimentation du circuit concerné. C’est alors le signe qu’une fuite de courant a lieu dans l’installation.

Ses principales caractéristiques sont :

• Sa sensibilité et son temps de déclenchement (quelques millisecondes) qui protège la personne d’une électrocution.

• Des types (AC, A, F, B) adaptés à la protection des différents équipements (par exemple : lave-linge, lave-vaisselle, plaques de cuisson à induction, ordinateur ou borne de recharge pour véhicule électrique).

• Être équipé d’un bouton test qui permet de vérifier son bon fonctionnement. Lors de l’appui sur ce bouton, si la manette ne s’abaisse pas, la protection différentielle est défectueuse et doit être remplacée. Un test à effectuer au moins une fois par an.
