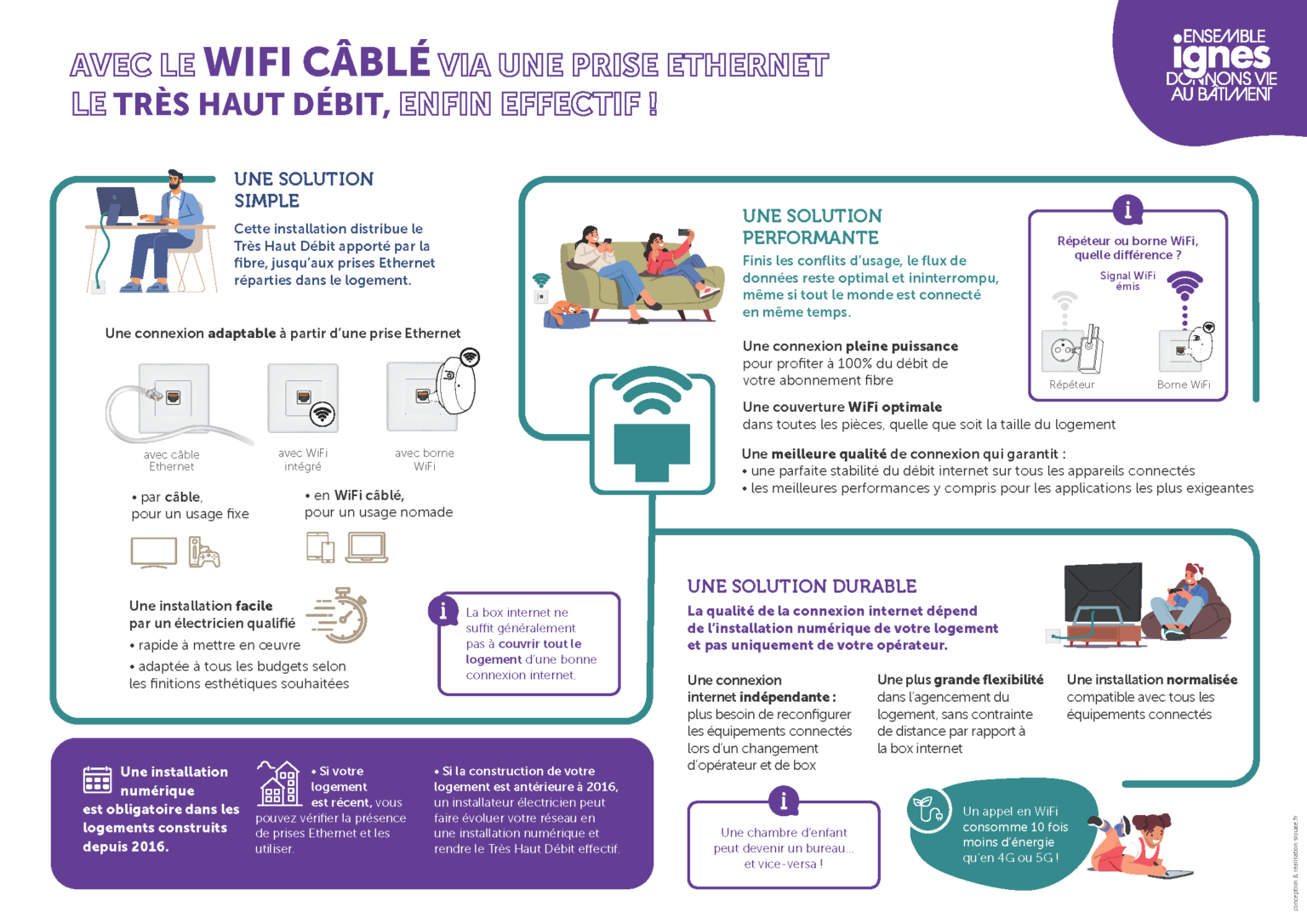

Découvrez les 12 éléments qui composent le WiFi Câblé :
La box opérateur est un boîtier fourni par un fournisseur d’accès à Internet à ses abonnés. Elle est raccordée à la ligne ADSL ou à la Fibre optique dans le tableau de communication ou via une prise box internet fibre. Les sorties ou port Ethernet de la box délivrent les services Internet, TV et téléphone selon l’abonnement souscrit. Elle est équipée généralement d’un point d’accès Wifi.
La prise Ethernet est une prise murale installée dans les pièces du logement. Elle permet d’apporter sans dégradation, grâce à un réseau câblé, les signaux internet et TV (très haut débit, temps de réponse ou ping faible, …). Elle remplace les anciennes prises en T utilisées pour le téléphone.
Elle peut être utilisée pour :
alimenter en signaux internet et TV les équipements fixes (télévision, console de jeu, ordinateur…) via un cordon de raccordement
recevoir une borne wifi.
DTIo : Dispositif de Terminaison Intérieure optique
Le Boitier DTIo est le point de frontière entre l’arrivée du réseau fibre optique de l’opérateur et la partie privée du réseau numérique du logement côté abonné. Il est placé dans le tableau de communication.
Le répartiteur TV est situé dans le tableau de communication. Il permet de diriger, à partir du tableau de communication et au moyen d’un cordon de brassage, les signaux de l’antenne TV vers la prise Ethernet souhaitée du logement.
Une borne wifi peut être soit externe et raccordée à la prise Ethernet, soit intégrée directement à la prise Ethernet. La borne Wifi reçoit les signaux depuis la prise Ethernet et les retransmet par le Wifi aux équipements. Une borne Wifi raccordée à une prise Ethernet a des performances bien supérieures à celles des répéteurs Wifi.
Le switch Ethernet, telle une multiprise, va permettre à partir d’une entrée des signaux internet de les distribuer dans les différentes pièces du logement. Cela est obtenu en raccordant, au niveau du tableau de communication, les sorties du Switch Ethernet à l’arrivée, des câbles alimentant les prises Ethernet .
Si le Switch est de type « PoE », il permettra en plus de l’alimentation internet, de fournir l’électricité nécessaire pour alimenter des appareils de moins de 50 V comme les caméras de surveillance, les alarmes, les bornes Wifi …
La prise box internet fibre (aussi appelée prise de déport optique) permet de raccorder la box opérateur optique dans le logement sans avoir à passer un câble en apparent sur les murs. Elle doit être installée dans la pièce qui accueillera la box opérateur au préalable lors de la construction ou de la rénovation du logement.
Chaque prise Ethernet du logement est alimentée depuis le tableau de communication par un câble. Ce câble est raccordé, à son autre extrémité dans le tableau de communication, à un module connecteur RJ45.
Le cordon de raccordement permet de relier un équipement (TV, Ordinateur, console de jeux, …) à une prise Ethernet dans le logement.
Attention utilisez un cordon de raccordement dédié à la TV (aussi appelé cordon balun) pour le raccordement d’une TV à une prise Ethernet configurée pour recevoir le signal TV. Ce cordon présente la particularité d’avoir un connecteur TV ou coaxial à l’une de ses extrémités comme ci-dessus.
Le cordon de brassage, situé dans le tableau de communication, permet de renvoyer les signaux internet, TV ou téléphone de la box opérateur vers la prise Ethernet souhaitée du logement. Ce cordon est généralement court (environ 30 à 50 centimètres).
Les câbles Grade 2TV ou Grade 3TV sont une catégorie spécifique de câble à paires torsadées qui permet de faire circuler au choix, sur un seul et même câble, un signal internet, TV ou téléphone. On parle ainsi de câblage universel.
