Comprendre comment fonctionne votre tableau électrique et savoir identifier les circuits est rassurant. Cela permet d’identifier plus facilement les problèmes lorsqu’ils surviennent et de faire appel à un professionnel en connaissance de cause. Promotelec vous présente les règles de base à connaître.
Qu'est-ce qu'un tableau électrique ?

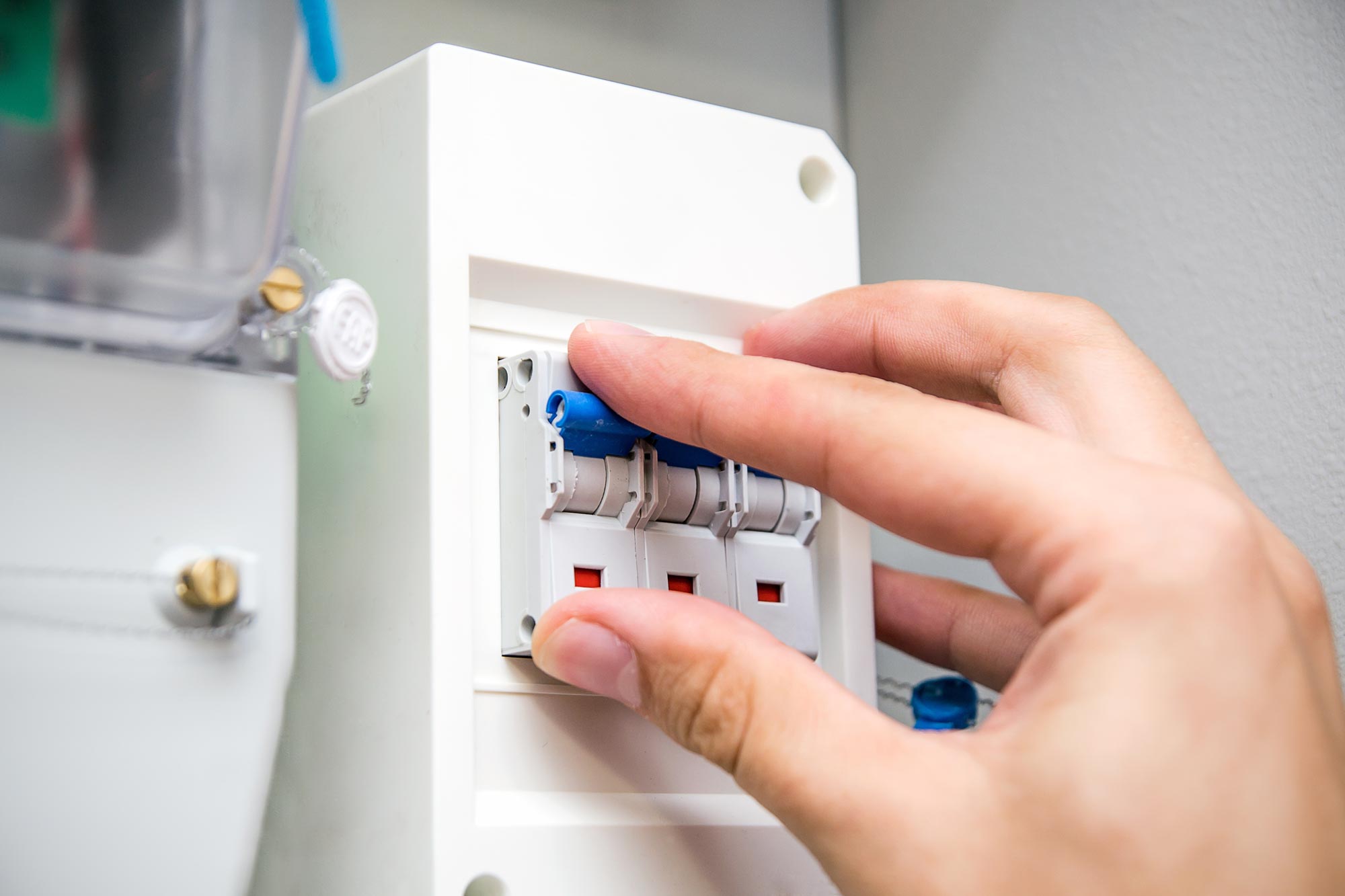

Le tableau électrique est l’équipement central du système électrique de votre maison. C’est lui qui assure la sécurité, l'efficacité et la gestion optimale de la distribution d'électricité. Il est composé en façade des disjoncteurs, des fusibles et des dispositifs différentiels. Chaque circuit électrique de la maison ou du bâtiment est connecté au tableau par un disjoncteur dédié, permettant de gérer individuellement chaque section du réseau électrique. On peut ainsi couper l'alimentation d'un circuit spécifique sans affecter le reste de la maison, par exemple pour installer en toute sécurité une nouvelle suspension dans le salon ou des appliques dans la chambre.
Où est installé le tableau électrique ?
Pour des raisons de sécurité et pour faciliter la maintenance, on installe généralement le tableau électrique de la maison dans un endroit central et accessible comme l’entrée, la cave, le sous-sol ou le garage. Pour ces 3 derniers emplacements, un accès direct depuis le logement est exigé (sans passer par l’extérieur), sauf à installer une coupure d’urgence à l’intérieur du logement.
Cette localisation permet un accès facile en cas d'urgence, par exemple s’il survient une panne de courant ou un court-circuit. Le tableau électrique doit être installé à une hauteur réglementaire pour être accessible facilement.
Quels équipements composent le tableau électrique ?
Le tableau électrique se compose de plusieurs éléments :
- Le disjoncteur général : Il coupe l'alimentation électrique de toute la maison en cas de surcharge ou de court-circuit. C'est le premier point de contrôle de l'alimentation électrique.
- L’interrupteur différentiel : Il protège les personnes contre les risques d'électrocution en détectant les fuites de courant. Il compare le courant entrant et sortant, et coupe l'alimentation si une différence est détectée.
- Les disjoncteurs divisionnaires : Ils protègent chaque circuit individuel contre les surcharges et les courts-circuits. Chaque disjoncteur est dédié à un circuit spécifique, comme l'éclairage, les prises de courant, ou à des appareils particuliers (chauffage, électroménager).
- Les fusibles : Bien que de moins en moins utilisés (ils sont interdits dans le neuf, mais acceptés dans l’existant et dans le cadre d’une rénovation partielle), ils servent à protéger les circuits contre les surcharges en fondant et en coupant le circuit lorsque le courant dépasse une certaine valeur.
- Les peignes de raccordement : Ils facilitent la connexion entre les différents disjoncteurs, assurant une distribution homogène de l'électricité.
- Les borniers de terre : Ils assurent la connexion à la terre de l'installation électrique et protègent des décharges électriques.
- Les contacteurs : Ils servent à contrôler des circuits spécifiques, comme le chauffage, en fonction de signaux horaires ou d'autres commandes automatiques.
- Les modules de commande et de signalisation : Ils incluent des éléments comme les horloges programmables, les télérupteurs et les voyants lumineux. Ils permettent une gestion automatisée et la surveillance de certains aspects de l'installation électrique.
L'importance d'identifier les circuits et conseils pratiques
Identifier les circuits est important pour le bon respect des normes de sécurité électrique exigées par les codes du bâtiment et les assurances. Pour vous, particulier, vous pouvez ainsi savoir quel disjoncteur contrôler en cas de panne ou de court-circuit et éviter d’intervenir de façon inappropriée. Des circuits bien identifiés sont également utiles pour gérer la consommation électrique de chaque appareil, et optimiser ainsi l'efficacité énergétique de votre maison.
Pour une bonne identification des circuits, utilisez des étiquettes durables et lisibles. Chaque disjoncteur doit être clairement identifié par le nom ou le symbole de l'appareil qu'il contrôle (ex. : "Lumières salon", "Prises cuisine", "Chauffe-eau"). Mettez à jour les étiquettes chaque fois que des modifications sont apportées à l'installation. En cas de problème, cela permet de savoir rapidement quel circuit est affecté et de faciliter les interventions.
Enfin, assurez-vous que toutes les personnes susceptibles de manipuler le tableau électrique connaissent les bases de son fonctionnement et les précautions à prendre.
Pour rappel, en cas d’intervention sur votre installation électrique, Promotelec vous recommande de faire appel à un installateur qualifié.
