Canalisations : bien comprendre la dénomination des câbles

Dans cet article, Promotelec vous explique ce qui se cache derrière le nom des câbles et des conducteurs. Vous avez beau les utiliser quotidiennement sur vos chantiers, les câbles électriques et conducteurs conservent néanmoins une part de mystère, avec des dénominations complexes que peu de professionnels savent correctement déchiffrer. Bien comprendre la dénomination des câbles électriques et des conducteurs permet pourtant de ne pas se tromper dans le choix de vos matériels lorsque vous intervenez. Chaque câble ou conducteur est désigné par un code composé de lettres et de chiffres qui précise les caractéristiques du matériel. La gaine de protection du câble affiche le code en question. Deux normes permettent de désigner ces composants, la norme issue du Comité européen de normalisation en électronique et en électrotechnique (CENELEC), dont l’objectif est l’harmonisation des normes au sein des pays membres de l’Union européenne, et celle prévue par l’Union technique de l’électricité (UTE).

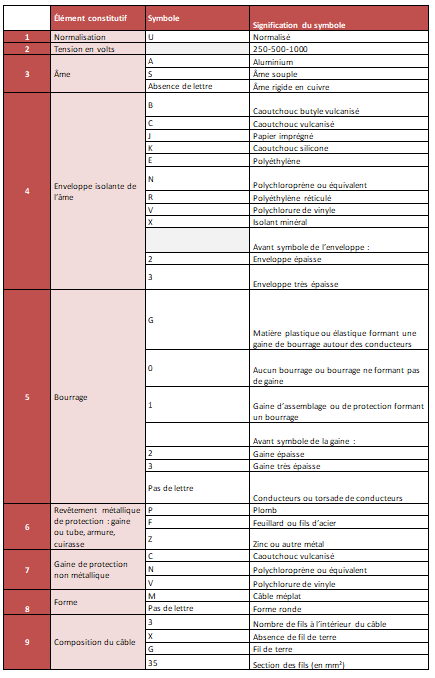

La dénomination UTE des conducteurs isolés et des câbles

Exemple : U 1000 RO2V 3X35

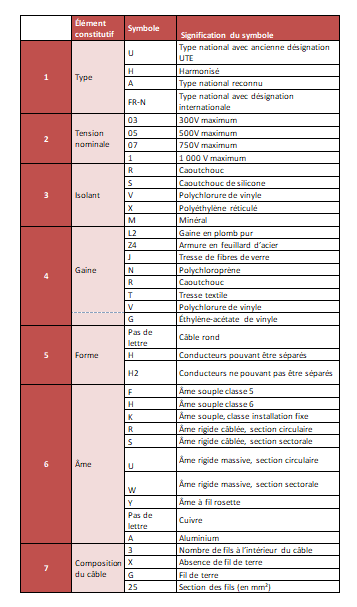

Dénomination internationale des conducteurs isolés et des câbles

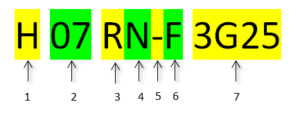

Exemple : H 07 RN-F 3G25
