Les câbles et leurs couleurs, toute une histoire, la palette entière du nuancier est, semble-t-il, représentée. Afin de vous aider à y voir plus clair, Promotelec fait le point pour vous.

Les classiques, la couleur des conducteurs isolés

- Le neutre doit être bleu clair.  - Le conducteur de terre doit être de couleur vert et jaune. Il est utilisé pour l’évacuation des courants de fuite et de défaut. La double coloration vert jaune a été choisie pour “repérer une fonction de sécurité“.  - Le conducteur de phase est souvent rouge, mais pas nécessairement. Il peut être aussi marron, gris, orange, violet (utilisé en navette), voir blanc (dans les installations triphasées). Conseil Promotelec : Respecter ces codes couleurs, c’est garantir la sécurité des installations et permettre une maintenance de qualité.

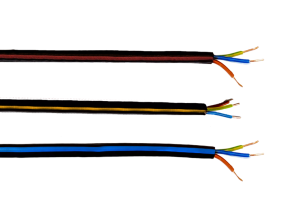

Les liserés colorés de diamètre

Certaines gammes commerciales de câbles affichent un liseré de couleur sur la gaine, il permet d’identifier le diamètre des conducteurs d’un coup d’œil et éviter des erreurs de manipulation. Ainsi :
  • Le rose = 1,5 mm2
  • Le jaune = 2,5 mm2
  • Le violet = = 4 mm2
  • Le bleu = 6 mm2
  • Le marron = 10 mm2
  • Le gris = 16 mm2

Les nouveaux codes couleurs des fabricants relatifs aux Euroclasses

L’arrêté du 17 mai 2024 impose un niveau minimal d’Euroclasse de réaction au feu pour les conducteurs isolés et câbles dans les ERP et les IGH. Pour aider les professionnels à s’y retrouver parmi les classes de performances et les critères additionnels des Euroclasses, certains fabricants de câbles introduisent de nouveaux codes couleurs pour identifier simplement les références conformes à l’arrêté.  Les locaux d’habitation neufs ou existants ne sont pas concernés à ce stade par une obligation de ce type.

Les codes couleurs des dispositifs avertisseurs

Il y a aussi un code couleur pour les trouver. Obligatoires pour les canalisations enterrées dans le sol, les codes couleurs pour les filets avertisseurs recouvrant les conduits et canalisations à connaître sont : Rouge : électricité, puissance Les canalisations enterrées sont souvent de type gaines TPC. Pour les circuits électriques, les filets avertisseurs sont de couleur rouge. Les canalisations de ce type peuvent véhiculer du courant HTA, du courant BT ou de l’éclairage public. Vert : communication Les canalisations enterrées pour les câbles de communication (gaines TPC) sont recouvertes de filets de couleur vert. Ces canalisations peuvent véhiculer des câbles de communication, de la fibre ou du cuivre. Autres conduites Jaune : gaz Bleu : raccordements d’eau.
