Promotelec vous explique dans cet article tout ce que vous devez savoir sur les indices de protection des équipements électriques IP et IK
Pourquoi une protection ?

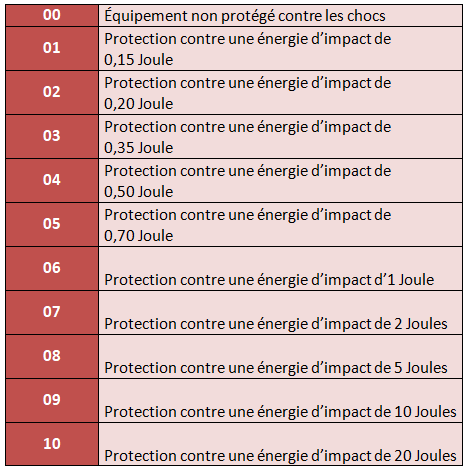

Utilisation intérieure, extérieure, humidité, pluie, immersion totale, poussière, chocs mécaniques, rongeurs ou encore risque de chocs électriques des utilisateurs par contact avec des pièces nues sous tension… Les conditions d’utilisation et de fonctionnement des matériels électriques varient grandement selon les lieux, les conditions externes et la qualité des utilisateurs. Pour garantir une parfaite protection des matériels et des personnes contre les risques, les normes NF EN 60529 et NF EN 62262 définissent les caractéristiques de protection que doivent présenter les enveloppes des matériels selon deux indices de protection distincts : l’indice IP et l’indice IK.
L’indice IP
La norme NF EN 60529 sur les degrés de protection procurés par les enveloppes (Code IP) pour la protection des matériels mais également des personnes définit « les degrés de protection procurés par les enveloppes des matériels électriques pour ce qui concerne :
- la protection des personnes contre l'accès aux parties dangereuses à l'intérieur de l'enveloppe ;
- la protection des matériels à l'intérieur de l'enveloppe contre la pénétration de corps solides étrangers ;
- la protection des matériels à l'intérieur de l'enveloppe conte les effets nuisibles de la pénétration de l’eau. »
Plus largement, l’indice de protection IP prend en considération tous les risques ou influences externes tels que :
- les impacts mécaniques
- la corrosion
- les solvants corrosifs (ex : les liquides de coupes)
- les champignons
- Les vermines
- Les radiations solaires
- La glace
- L’humidité
- Les atmosphères explosives
Les deux lettres IP sont la contraction de la locution anglaise International Protection. Elles sont suivies de deux chiffres ou d’un X et éventuellement d’une ou deux lettres optionnelles.
- Le premier chiffre caractérise la protection du matériel contre la pénétration de corps solides étrangers sur une échelle allant de 1 à 6. La lettre X est apposée lorsqu’il n’est pas exigé de spécifier un chiffre caractéristique.
- Le deuxième chiffre correspond à la protection du matériel contre la pénétration des liquides sur une échelle de 1 à 8. La lettre X est apposée lorsqu’il n’est pas exigé de spécifier un chiffre caractéristique.
| Premier chiffre caractéristique |
Protection du matériel contre la pénétration de corps solides étrangers |
Protection des personnes contre l’accès aux parties dangereuses avec |
Deuxième chiffre caractéristique |
Contre la pénétration de l’eau avec effets nuisibles |
| 0 |
Non protégé |
Non protégé |
0 |
Non protégé |
| 1 |
de diamètre ≥ 50 mm |
Dos de la main |
1 |
Gouttes d’eau verticales |
| 2 |
de diamètre ≥ 12,5 mm |
Doigt |
2 |
Gouttes d’eau verticales (15° d’inclinaison) |
| 3 |
de diamètre ≥ 2,5 mm |
Outil |
3 |
Pluie |
| 4 |
de diamètre ≥ 1 mm |
Fil |
4 |
Projection d’eau |
| 5 |
Protégé contre la poussière |
Fil |
5 |
Projection d’eau à la lance |
| 6 |
Étanche contre la poussière |
Fil |
6 |
Projection puissante à la lance |
|
|
|
7 |
Immersion temporaire |
|
|
|
8 |
Immersion prolongée |
