Selon cette norme, les schémas doivent indiquer :
- la nature et la constitution des circuits (identification des circuits, nombre et section des conducteurs, nature des canalisations) ;
- les caractéristiques nécessaires à l’identification des dispositifs assurant les fonctions de protection, de sectionnement et de commande et leur emplacement.
Les symboles normalisés doivent permettre d’effectuer ces schémas. Ceux concernant l’appareillage et les dispositifs de protection listés ci-dessous.
Par ailleurs, les plans doivent indiquer, le cas échéant, l’emplacement des appareils non visibles.
Quelques symboles
Découvrez ci-dessous une partie des symboles normalisés définis pour élaborer les schémas demandés concernant l’installation électrique.
| Production, transformation et mesures | |||
 |
 |
 |
 |
| Canalisations et connexions | |||
 |
 |
 |
 |
| Appareillage modulaire | |||
 |
 |
 |
 |

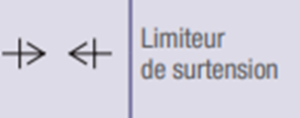

| Appareillage de protection contre les surtensions |
|
Pour retrouver l’ensemble des symboles normalisés : L'Officiel de l'Electricité - Installations électriques des bâtiments d'habitation neufs (Édition 2022)
Unique ouvrage élaboré avec l'ensemble de la filière des professionnels de l'électricité et leurs organisations représentatives (CONSUEL, EDF, FEDELEC, FFIE, IGNES, SYCABEL, UNA 3E CAPEB) ainsi qu'avec l'AFPA, il rassemble l'ensemble des règles de l'art permettant la réalisation d'installations électriques et de communication de qualité dans les bâtiments d'habitation neufs (individuels et collectifs), ou faisant l'objet d'une rénovation totale.
