En matière d’éclairage à très basse tension, le guide UTE C 15-559 précise que seule la très basse tension de sécurité (TBTS) est admise. Choix des matériels et mise en œuvre des protections relèvent de règles spécifiques, notamment dans le cas de LED alimentées par convertisseurs.
Généralement implanté dans une pièce d’eau, mais aussi dans les surfaces de vente, afin d’accentuer l’éclairage, le concept de la très basse tension doit faire l’objet de précautions particulières en matière de choix et de mise en œuvre, afin de garantir la sécurité des utilisateurs et la performance de l’installation.

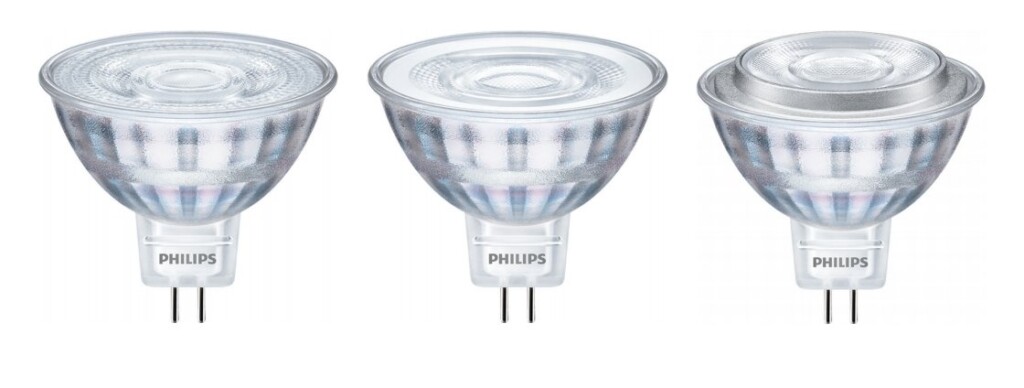

Éclairage à très basse tension : seule la TBTS est admise
La TBT correspond à une tension inférieure à 50 V en courant alternatif ou à 120 V en courant continu, sachant, par ailleurs, que les différentes catégories de TBT (voir encadré) ne répondent pas aux mêmes besoins.
La TBTS et la TBTP (très basse tension de protection) ont comme caractéristique commune de mettre en œuvre une source qui rend improbable tout défaut entre le circuit primaire (BT) et le circuit secondaire (TBT).
Cette source, qui peut être un transformateur ou un convertisseur, est dite « de sécurité » : elle s’identifie grâce à un pictogramme particulier apposé sur le matériel. Transformateurs et convertisseurs doivent comporter un dispositif de protection incorporé qui ouvre le circuit en cas de surintensité. En TBTP un point du circuit secondaire peut être relié à la terre, alors qu’en TBTS, aucun point du circuit secondaire n’est relié à la terre. En matière d’éclairage à très basse tension, seule la très basse tension de sécurité (TBTS) est admise.
Quelles protections ?
Examinons successivement, pour une installation d’éclairage en TBTS, la protection des personnes contre les chocs électriques (contacts directs et indirects) et la protection des circuits contre les surintensités.
Protections contre les chocs électriques
En TBTS, la protection contre les contacts directs est nécessaire pour les circuits dont la tension est comprise entre 25 et 50 V (en courant alternatif) et entre 60 et 120 V (en courant continu). Cette protection n’est donc pas nécessaire avec une tension de 12 V habituellement mise en œuvre pour l’éclairage. La TBTS constitue dans tous les cas une mesure de protection contre les contacts indirects.
| Tableau 1 - Protection contre les contacts directs |
| Tension alternative |
U ≤ 25 |
25 < U ≤ 50 |
| Tension continue |
U ≤ 60 |
60 < U ≤ 120 |
| TBTS / protection contre les contacts directs |
Non nécessaire |
Nécessaire |
| Source : extrait du tableau 41B de la norme NF C 15-100 |
Protection contre les surintensités :
Circuit primaire
De façon générale, le circuit primaire doit être protégé contre les surcharges et les courts-circuits. Cependant, il faut savoir que dans le cas de transformateurs, le courant magnétisant généré risque de faire déclencher de façon intempestive les disjoncteurs divisionnaires. Pour éviter cela, il convient de mettre en œuvre un disjoncteur divisionnaire :
- de type C pour un transformateur de puissance ≤ 450 VA ;
- de type D (insensible aux courants magnétisants) au-delà de cette puissance.
Mais dans le cas particulier de lampes LED alimentées par convertisseurs, il n’est pas nécessaire de prévoir une protection contre les surcharges du circuit primaire. Seule une protection contre les courts-circuits est requise.
Précisons aussi que des lampes halogène TBT en fin de vie risquent de faire déclencher les dispositifs de protection : elles peuvent en effet provoquer des surcharges pendant plusieurs heures atteignant jusqu’à 2 fois leur courant normal de fonctionnement.
Circuit(s) secondaire(s)
Au secondaire, dans le cas d’un transformateur ou d’un convertisseur alimentant un seul appareil d’éclairage, aucun dispositif de protection contre les surcharges n’est en principe requis. La protection contre les courts-circuits du circuit secondaire est assurée par le dispositif incorporé dans le transformateur ou le convertisseur, à condition que le circuit mesure moins de 2 m de longueur. En revanche, si le circuit secondaire mesure plus de 2 m, un dispositif de protection externe contre les courts-circuits doit être ajouté à son origine.
Si le transformateur ou le convertisseur alimente plusieurs circuits secondaires, les règles ci-dessus s’appliquent pour chaque circuit secondaire pris individuellement.
Dans le cas de lampes LED alimentées par convertisseurs (avec un ou plusieurs circuits secondaires), la protection contre les surcharges et les courts-circuits de chaque circuit secondaire est assurée par le dispositif de protection interne au convertisseur, dans l’hypothèse où la longueur de ce circuit est inférieure à 2 m. Pour des longueurs de circuits secondaires supérieures à 2 m, une étude doit être réalisée par le fabricant.
Choix des composants et mise en œuvre
Une installation d’éclairage TBT fait l’objet de précautions de mise en œuvre particulières, afin de préserver la sécurité des personnes et des biens et de garantir la facilité d’accès aux équipements pour la maintenance.
Chutes de tension
|
Réduction de section
|
| Du fait du faible niveau de tension, l’intensité parcourant le circuit secondaire est relativement élevée. Dans le cas de lampes à filament, la chute de tension ne devait pas être supérieure à 5 %, soit 0,6 V pour une lampe TBTS de 12 V. En conséquence, pour une section et un courant donnés côté secondaire, la longueur L du circuit devait rester limitée. Ainsi, pour un circuit secondaire de section 1,5 mm² cuivre alimenté par un transformateur de 100 VA (8,33 A), on obtient L ≤ 2,4 m. Aujourd'hui, la généralisation des lampes LED permet de réduire l'intensité appelée et les risques d'échauffement. Il faut cependant rester prudent quant à la somme des puissances appelées. |
Exceptionnellement pour les convertisseurs qui alimentent des LED, le Guide UTE C 15-559 autorise une réduction de la section des conducteurs à 0,5 mm² (pour un courant maximum de 8,5 A). |
|
|
Précautions de cheminement
Le circuit TBTS doit présenter une isolation double ou renforcée vis-à-vis des autres circuits basse tension. Cela signifie que les conducteurs électriques d’un circuit TBTS doivent être mis en œuvre dans des conduits distincts de ceux occupés par des circuits BT. |

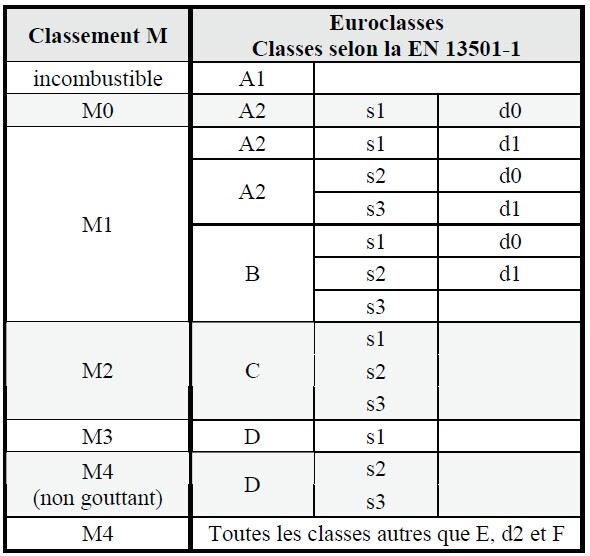

Conducteurs haute température
Les liaisons entre luminaires et transformateurs doivent résister à une température de 170 °C.
Accessibilité du transformateur
D’une façon générale, le transformateur ou le convertisseur doit rester accessible :
- dans le cas d’un faux-plafond démontable, le transformateur doit être installé sur une partie fixe du faux-plafond ;
- si le faux-plafond n’est pas démontable et que l’alimentation ne concerne qu’un seul appareil d’éclairage, le transformateur est considéré comme accessible par l’orifice destiné à recevoir l’éclairage. En revanche, si plusieurs appareils d’éclairage sont alimentés, l’installation doit obligatoirement comporter une
Réduction de section
Exceptionnellement pour les convertisseurs qui alimentent des LED, le Guide UTE C 15-559 autorise une réduction de la section des conducteurs à 0,5 mm² (pour un courant maximum de 8,5 A).
Précautions de cheminement
Le circuit TBTS doit présenter une isolation double ou renforcée vis-à-vis des autres circuits basse tension. Cela signifie que les conducteurs électriques d’un circuit TBTS doivent être mis en œuvre dans des conduits distincts de ceux occupés par des circuits BT.
