Installation électrique et section de câbles

Dans une installation électrique, l’éloignement entre le disjoncteur de branchement et le tableau de répartition influe sur la section du câble à utiliser. Promotelec vous indique quelle section de câble choisir en fonction de la configuration de l’installation.

La section des câbles entre le disjoncteur de branchement et le tableau de répartition électrique dépend de la longueur du câble à mettre en place et de l’intensité maximale de réglage du disjoncteur.

Installation en monophasé

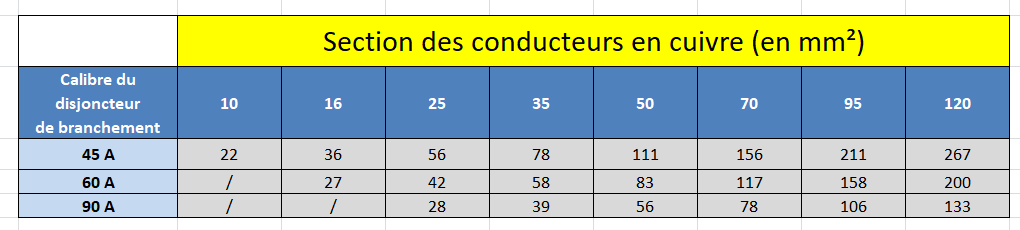

Section des conducteurs en cuivre (en mm2)

Calibre du disjoncteur de branchement10162535507095120
45 A22365678111156211267
60 A/27425883117158200
90 A//28395678106133

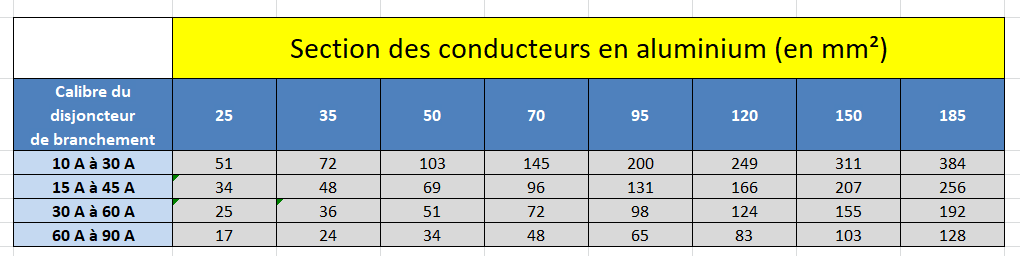

Section des conducteurs en aluminium (en mm2)

Calibre du disjoncteur de branchement2535507095120150185
10 A à 30 A5172103145200249311384
15 A à 45 A34486996131166207256
30 A à 60 A2536517298124155192
60 A à 90 A172434486583103128

Installation en triphasé

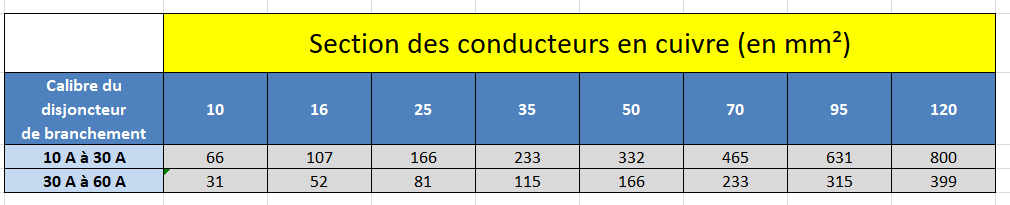

Section des conducteurs en cuivre (en mm2)

Calibre du disjoncteur de branchement10162535507095120
10 A à 30 A66107166233332465631800
30 A à 60 A315281115166233315399

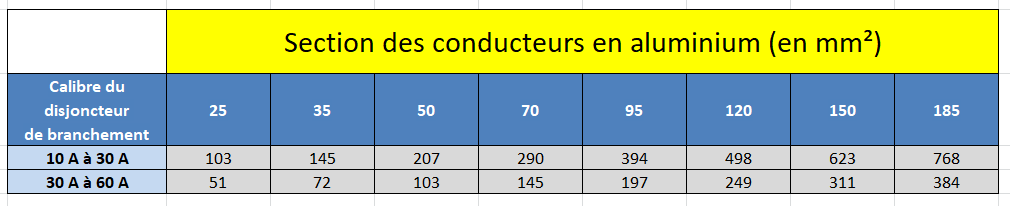

Section des conducteurs en aluminium (en mm2)

Calibre du disjoncteur de branchement2535507095120150185
10 A à 30 A103145207290394498623768
30 A à 60 A5172103145197249311384

Retrouvez plus d’informations sur le raccordement d’une installation électrique dans « L’Officiel de l’Électricité : installations électriques bâtiments d’habitation neufs » sur le site Promotelec Services.
