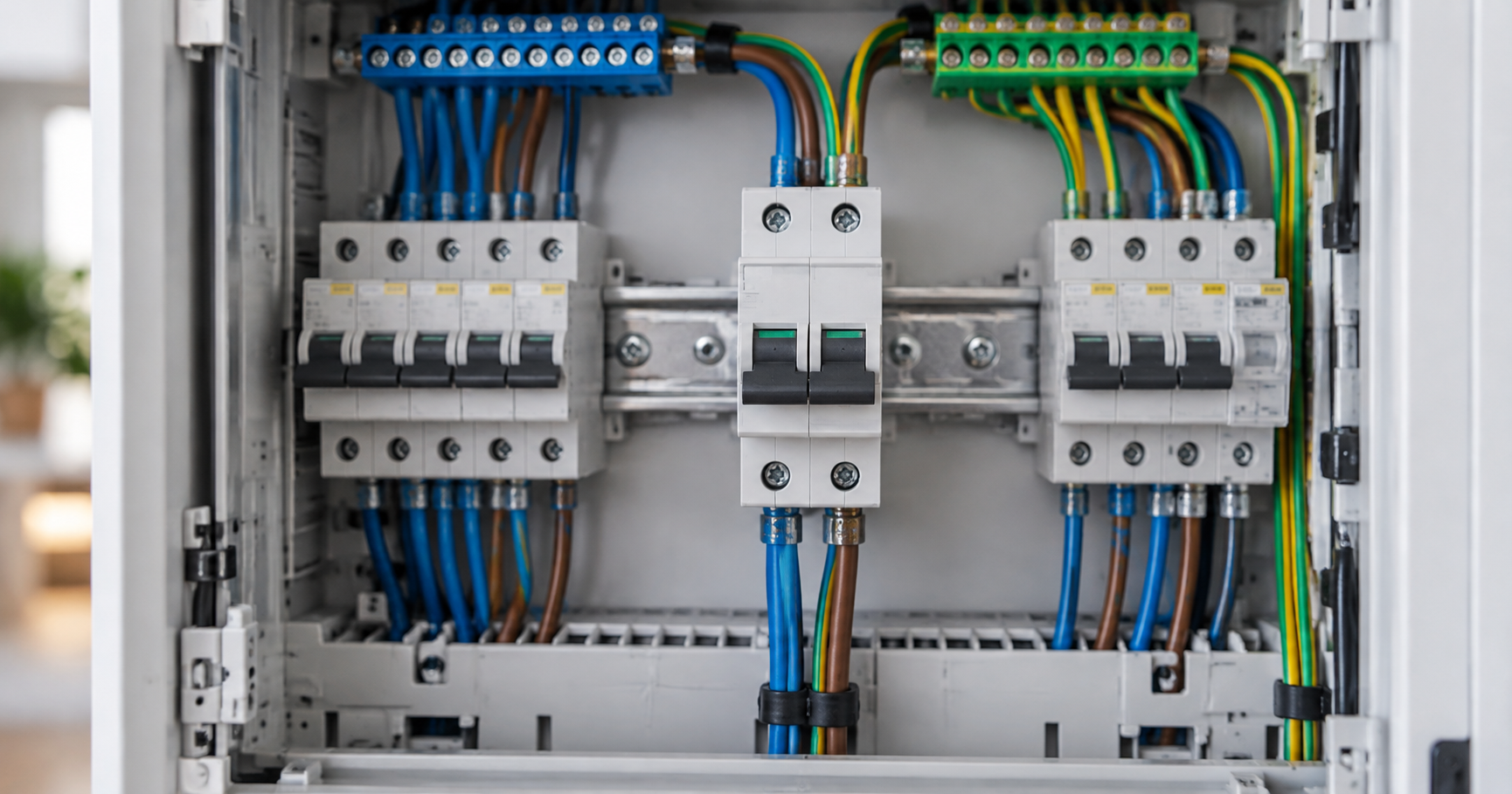

Peut-on connecter plusieurs conducteurs aux bornes aval d’un même disjoncteur ? Une question entourée d’un certain flou sur le terrain. Le cas peut se présenter au professionnel en construction neuve et aussi lors de travaux d’amélioration sur une installation existante. Promotelec vous explique les dispositions de la norme NF C 15-100-1 et comment les appliquer.
Plusieurs conducteurs sur une borne, oui mais
Les règles des circuits et des matériels sont décrites dans la NF C 15-100-1 au titre 5 sur le choix et les règles de mise en œuvre des matériels électriques.
Et la réponse est oui, il est possible de connecter plusieurs conducteurs à une même borne d’appareillage d’un disjoncteur. Le nombre n’est pas limité mais il est conseillé de ne pas dépasser deux conducteurs.
Les règles à respecter
Préalable :
- Les circuits doivent être de même service (lumière, prise).
- Bien comptabiliser les charges pour rester dans les plages de tolérance du disjoncteur
- Les disjoncteurs des circuits spécialisés n’accueillent qu’un seul circuit.
Rappel Promotelec : attention, cette règle ne s’applique pas à l’aval du disjoncteur de branchement qui n’autorise qu’un unique conducteur.
Pour assurer une connexion fiable, la norme précise que les :
- Les conducteurs doivent être de même nature (cuivre avec cuivre, aluminium avec aluminium);
- La cohabitation de plusieurs conducteurs est limitée aux sections d’un maximum de 4 mm2. Au-delà les conducteurs doivent être de sections identiques
- Pour les sections inférieures ou égale à 4 mm2, un écart d’une section maximum est toléré.
| Tolérance pour des départs de sections différentes sous un même disjoncteur |
| 4 mm2 avec 2,5 mm2 |
| 2,5 mm2 avec 1,5 mm2 |
| 1,5 mm2 avec 1 mm2 |
| 1 mm2 avec 0,75 mm2 |
- Une fois serrée, la connexion doit supporter un effort de traction modéré sans dégrader un des éléments (déformation d'un étrier ou d'un filetage, cisaillement d'un conducteur, etc.).
- Toujours respecter les préconisations du constructeur, par exemple pour les bornes sans vis qui acceptent la connexion d’un seul conducteur par cage.
Conseil Promotelec : dans l’existant, une attention particulière doit être portée afin d’effectuer un serrage de qualité.
On le voit, en respectant ces dispositions, le professionnel pourra optimiser le tableau de distribution et éviter de multiplier les disjoncteurs lorsque cela est possible.
